G71——内外径切削复合循环

格式:G71 I_K_N_X_Z_F_
说明: 该指令执行如图所示的粗加工和精加工,其精加工路径为AB的轨迹。
其中:
I:切削深度每次切削量,指定时不加符号,方向由矢量AB决定;
K:每次退刀量,指定时不加符号,X和Z轴间方向分别由X(方X向精加工余量)和Z(Z方向精加工余量)的符号决定;
N:精加工程序段数;
X:X方向精加工余量;
Z:Z方向精加工余量;
F:粗加工时G71中编程的F有效,而精加工时处于精加工程序段内的F有效。

数控指令G71代码_华兴数控车床系统

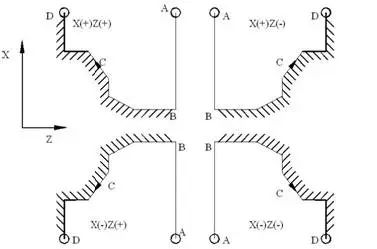

G71切削循环下,切削进给方向平行于Z轴,X和Z的符号如图所示。其中(+)表示沿轴正方向移动,(-)表示沿轴负方向移动。
注意:(1)N精加工程序段数必须比大;
(2)A->B必须是G00指令完成,B->C->D内不能包含G00指令;
(3)A->B程序段中不应有Z向移动量,X向移动量与B->C->D的X向移动总量相等。


数控指令G71代码_华兴数控车床系统

    图复合循环下和的符号

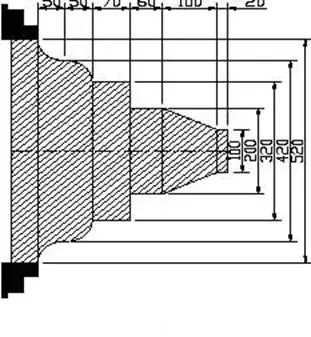

    例:(直径编程)
    N0010 G00 X520 Z370 F2400
    N0020 G71 114 K2 N8 X.74 Z.29 F2400

    N0030 G00 X100 Z350
    N0040 G01 X100 Z350 F240
    N0050 G01 X200 Z230
    N0060 G01 X200 Z170
    N0070 G01 X320 Z170
    N0080 G01 X320 Z100
    N0090 G03 X420 Z50 I0 K-50
    N0100 G02 X520 Z0 I100 K0
    N0110 G00 X520 Z370
    N0120 M02

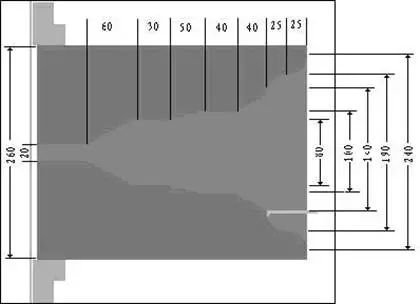

数控指令G71代码_华兴数控车床系统例:(切内径)
N0010 G00 X20 Z290
N0020 G71 I7 K2 N8 X-.37 Z.29 F2400
N0030 G00 X240 Z290
N0040 G02 X190 Z265 I0 K-25 F240
N0050 G03 X140 Z240 I-50 K0
N0060 G01 X100 Z200
N0070 G01 X100 Z160
N0080 G01 X80 Z110
N0090 G01 X80 Z80
N0100 G01 X20 Z20
N0110 G00 X20 Z290
N0120 G27 N0020.0110
N0130 M02

数控指令G71代码_华兴数控车床系统
