G00-直线快速定位 G01-直线插补带F进给

CNC数控G01和G01代码详解_海德汉iTNC530数控加工中心系统

编程可以直接输入:
直线中终点E的坐标
如果需要,需要加上半径补偿、进给率、辅助功能指令
刀具移动轨迹从当前S的位置到终点E的位置

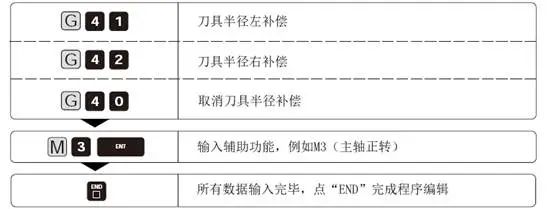

编程格式:

CNC数控G01和G01代码详解_海德汉iTNC530数控加工中心系统

程序段输出结果显示:N25 G00 G42 G91 X+50 G90 Y+10 Z-20 M3*

程序举例:
图中各点坐标

CNC数控G01和G01代码详解_海德汉iTNC530数控加工中心系统

下刀深度
Z=110mm

%S5121 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+5*
N40 T1 G17 S2500*
N50 G00 G40 G90 Z+100 M06*
N60 X-10 Y-10*
N70 Z-10 M03*
N80 G01 G41 X+5 Y+5 F150*
N90 Y+95*
N100 X+95*
N110 X+5*
N120 X+5*
N130 G00 G40 X-10 Y-10 M05*
N140 Z+100 M02*
N99999 %S5121 G71*CNC数控G01和G01代码详解_海德汉iTNC530数控加工中心系统
