G10-极坐标中直线快速定位 G11-极坐标中直线插补带F进给

角度H值允许输入的范围为:-360~+360
H的符号取决于角度参考轴:
从角度参考轴到角度R为逆时针:H>0
从角度参考轴到角度R为顺时针:H<0

数控G10和G11代码指令_海德汉iTNC530数控CNC加工中心系统

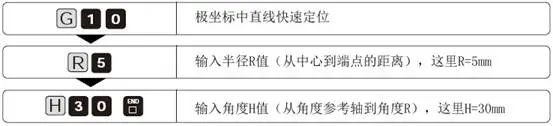

编程格式:

数控G10和G11代码指令_海德汉iTNC530数控CNC加工中心系统

程序段输出结果显示:N25 G10 R+5 H30*

编程举例:

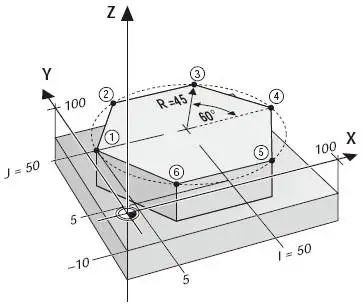

拐点坐标

数控G10和G11代码指令_海德汉iTNC530数控CNC加工中心系统

刀具半径 R=5mm
下刀深度 Z=-10mm

数控G10和G11代码指令_海德汉iTNC530数控CNC加工中心系统

%S5301 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 G90 X+100 Y+100 Z+0*
N30 G99 T1 L+0 R+17*
N40 T1 G17 S3200*
N50 G00 G40 G90 Z+100 M06*
N60 I+50 J+50*
N70 G10 R+70 H-190*
N80 Z-10 M03*
N90 G11 G41 R+45 H+180 F100*
N100 H+120*
N110 H+60*
N120 G91 H-60*
N130 G90 H-60*
N140 H+240*
N150 H+180*
N160 G10 G40 R+70 H+170*
N170 Z+100 M02*
N99999 %S5301 G71*
